一、產品概述

導波雷達液位計是采用微波技術來檢測料位的高科技產品，該儀表充分利用了微波具有很好穿透性、對惡劣環境及被測物料適應性強等特點，采用世界上先進的大規模集成電路，將雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠、精度高等特點。

二、測量原理

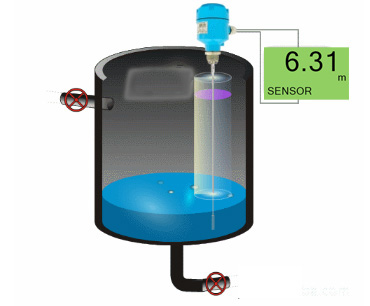

導波雷達液位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。從而計算出探測組件頂部被測介質表面的距離，被測容器總高度是已知數，進一步可得出介質的物位高度，其原理圖如下。

三、主要特點

導波雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。

四、性能參數

1、測量對象：腐蝕性液體

2、測量范圍：桿式6m、纜式25米；

3、過程連接：法蘭DN50，DN80，DN100，DN150；

4、介質溫度：-40～120℃；

5、過程壓力：-0.1～2.0MPa；

6、工作頻率：100MHz～1.8GHz；

7、測量精度：±10mm；

8、分辨率：1mm；

9、采樣：回波采樣54次/s；

10、輸出電流信號：4～20mA+ HART通訊協議；

11、電源： 24VDC(±10%)紋波電壓:1Vpp；

12、耗電量：max22.5mA ；

13、外殼防護等級：IP68；

14、防爆等級：EXiaIICT6 ；

15、兩線制接線：儀表供電和信號輸出共用一根兩芯電纜；

16、電纜入口：M20×1.5

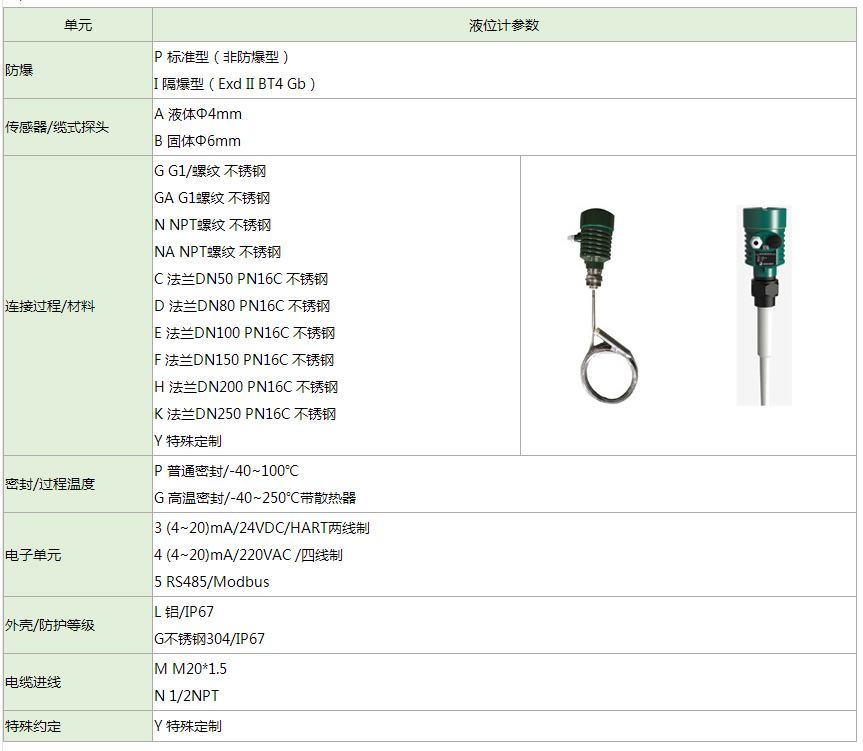

五、產品選型
